Elaborazione di un video lunare

con Autostakkert + Registax.5

 Tutte le immagini ottenute col telescopio Mak - Rumak di 255 mm F20 abbinato alla telecamera CCD Imaging Source DBK41AU02.AS colori RAW

 ATTENZIONE !!  Per una corretta visualizzazione delle immagini, potrebbe rendersi necessaria una ricalibrazione del vostro monitor


Dati tecnici di acquisizione del video: Telescopio Maksutov - Rumak diametro 255mm F20, ostruzione 0,20 + camera CCD Imaging Source DBK41 colore raw, risoluzione 1280 x 960. Video del 01 Novembre 2014. Fuoco diretto a F20 (focale 5000 mm). 7,5 FPS, esposizione 1/23 di secondo. Allineamento frames e stacking con Autostakkert. Elaborazione immagine grezza con Registax.5. la procedura viene illustrata con le sottostanti immagini.

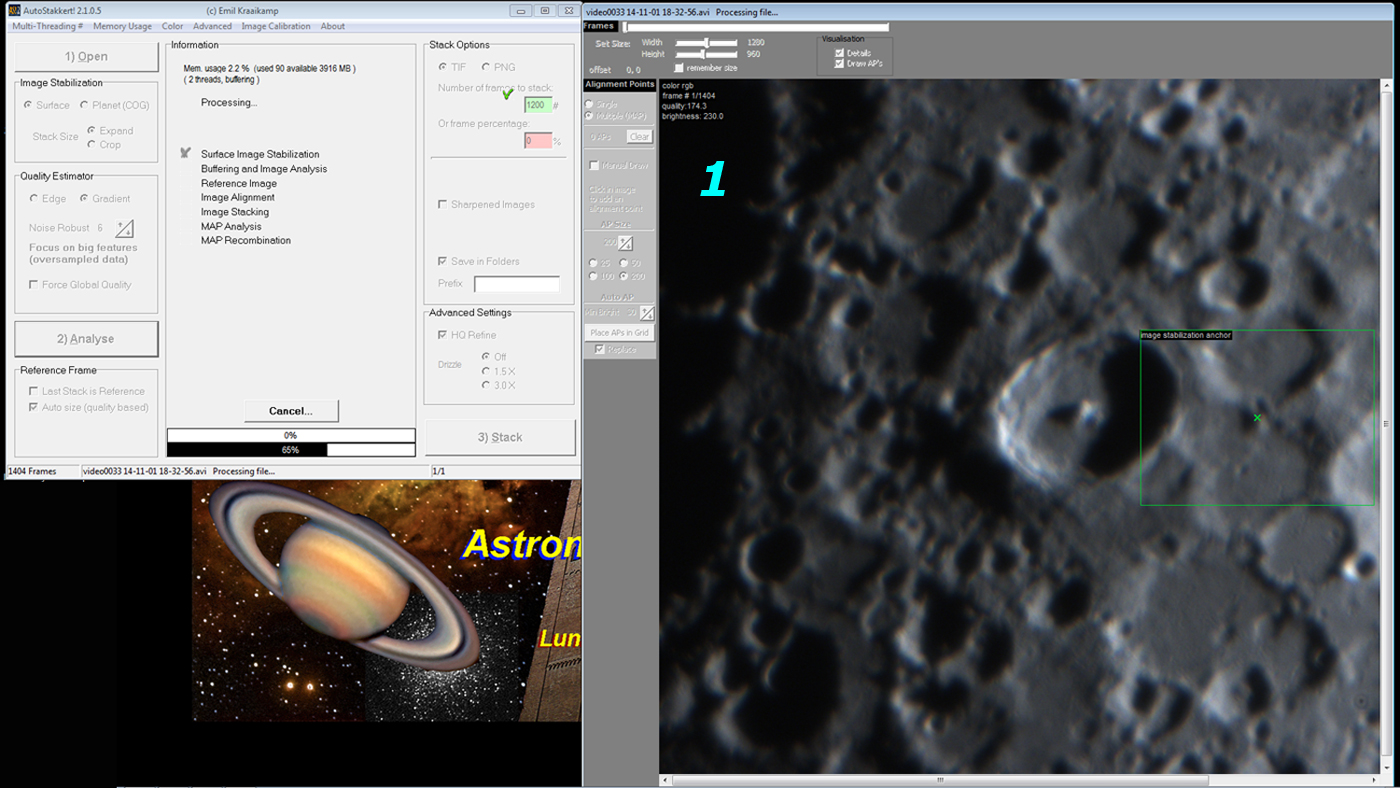

Immagine 1 (Sotto): Il video viene aperto in AUTOSTAKKERT e, una volta selezionati i parametri iniziali, si avvia il procedimento

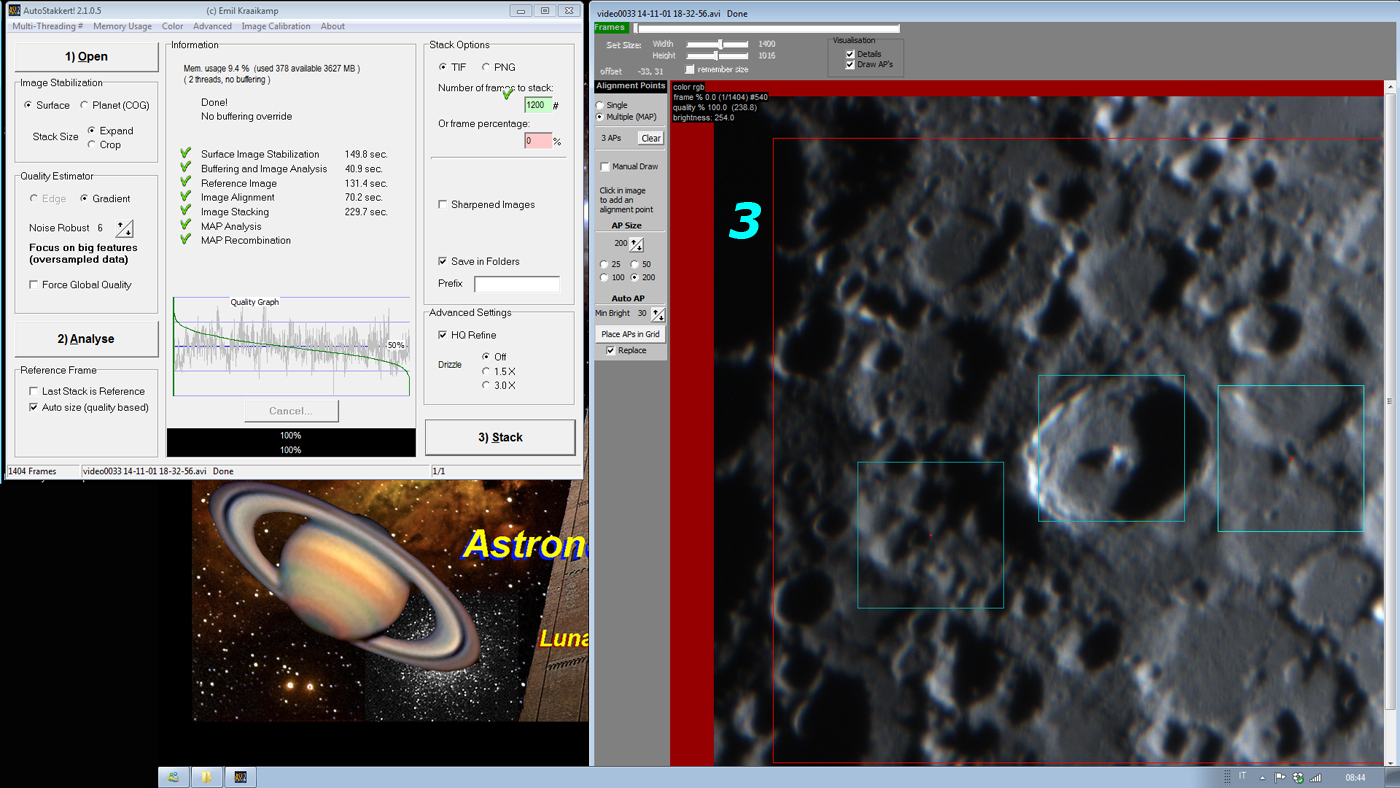

Immagine 3 (Sotto): Terminati allineamento e stacking, l'immagine GREZZA viene automaticamente salvata in una specifica cartella

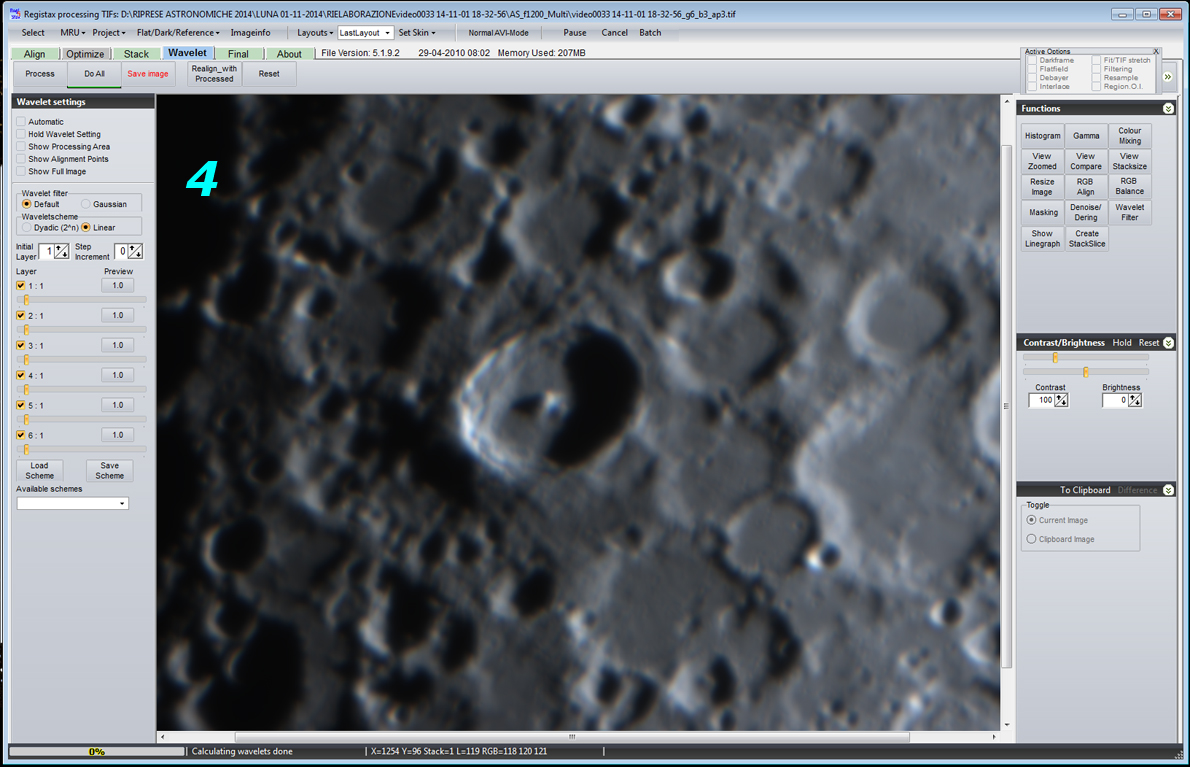

Immagine 4 (Sotto): L'immagine GREZZA viene aperta in Registax.5

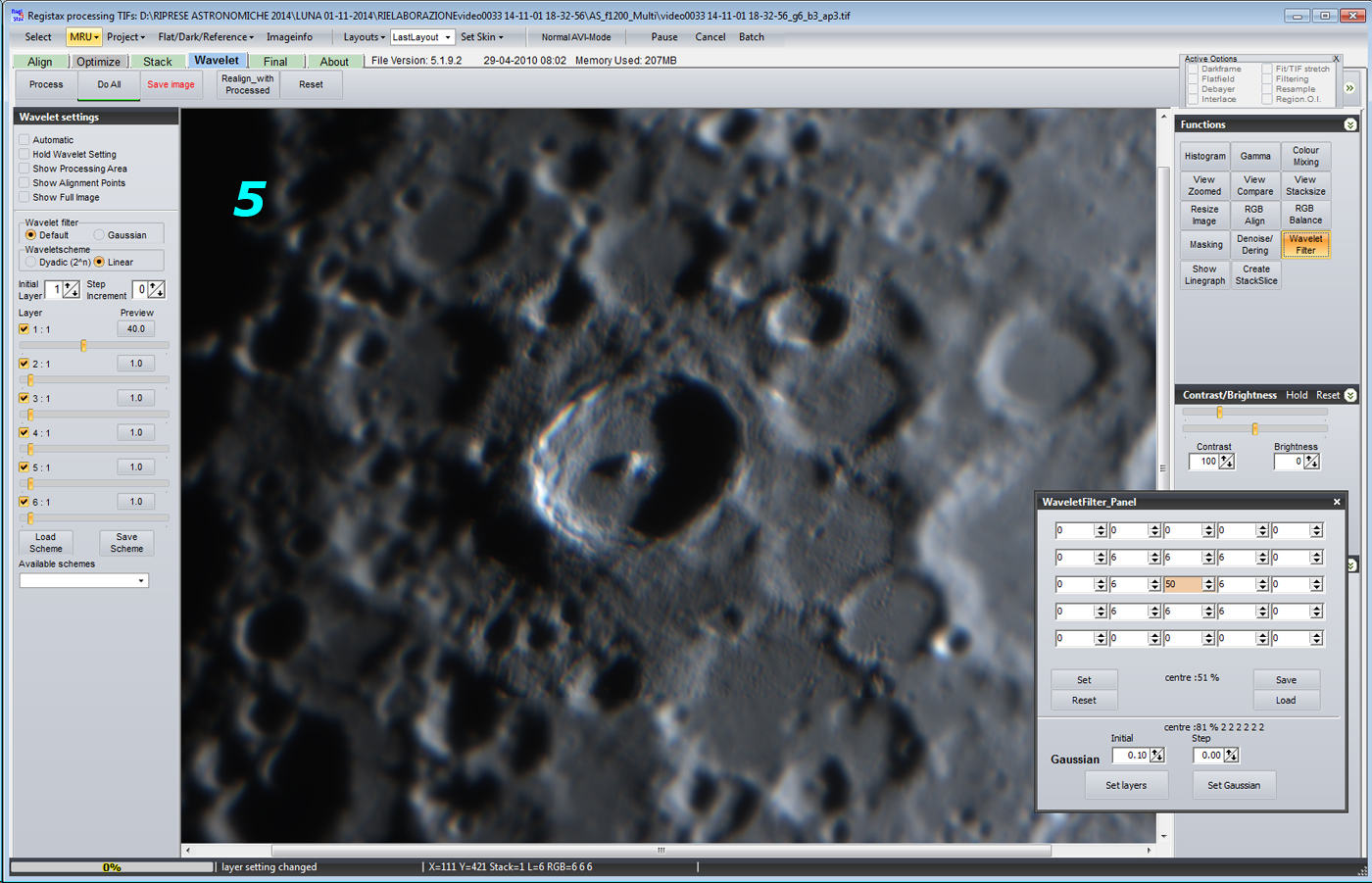

Immagine 5 (Sotto): Wavelet filter: Default - Initial Layer: 1 - Layer 1/1: 40 - Wavelet Filter Panel: 50 (Vedere la differenza in centro immagine)

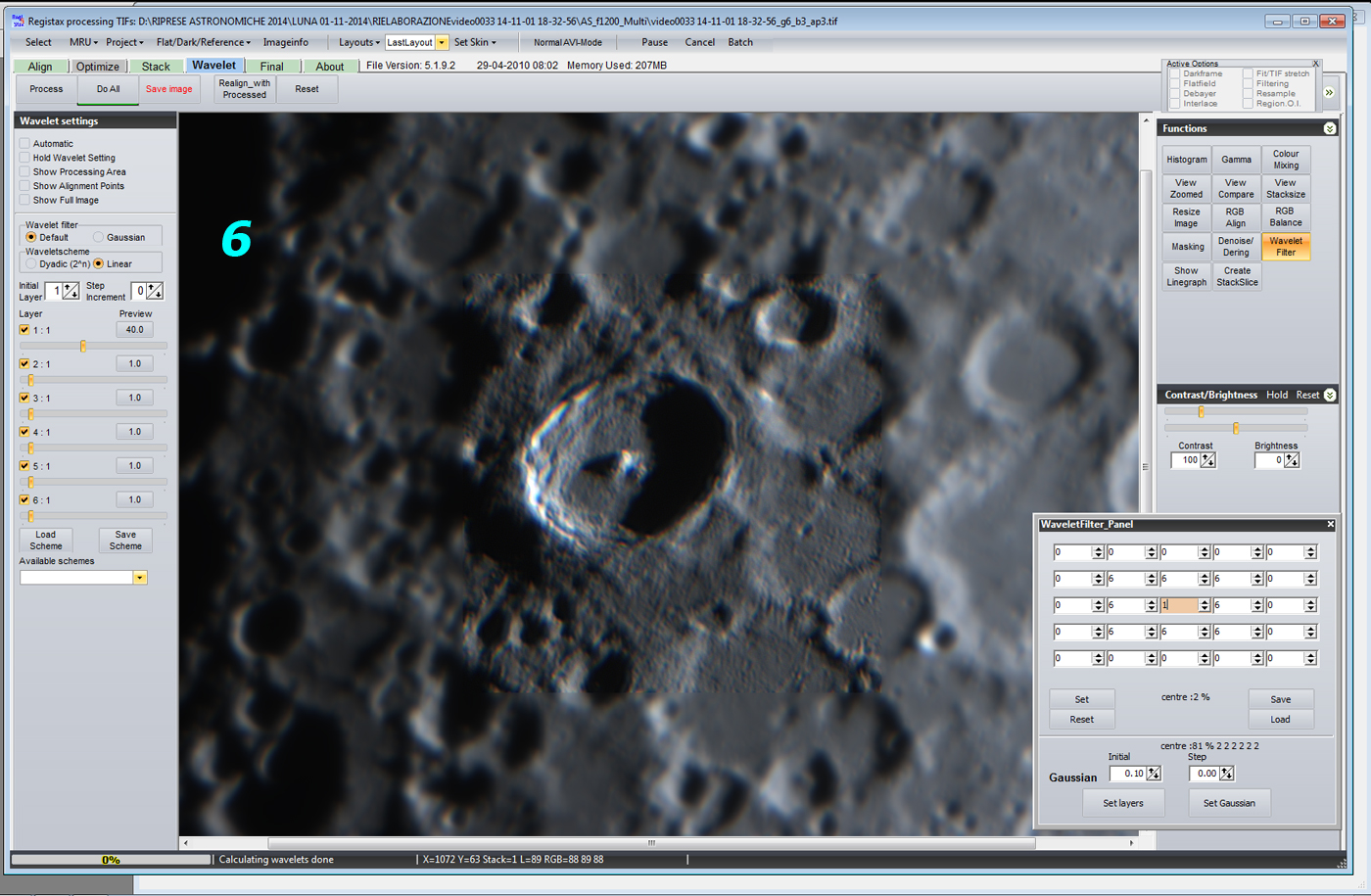

Immagine 6 (Sotto): Viene modificato il valore di Wavelet Filter Panel dal valore 50 al valore 1 (Notare la differenza in centro immagine)

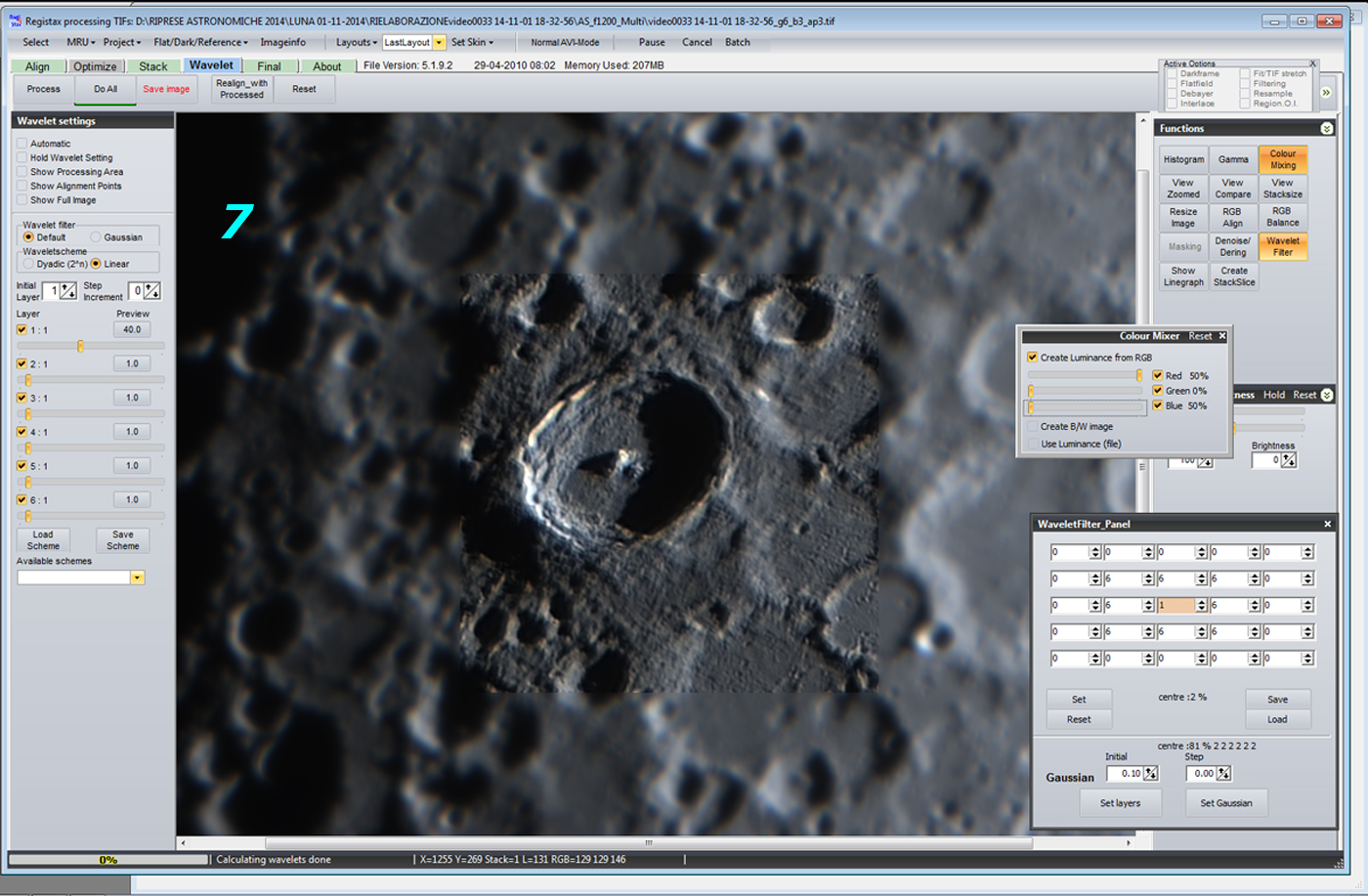

Immagine 6 (Sotto): Fatti salvi i precedenti parametri, applicata l'opzione COLOR MIXING (Notare la differenza in centro immagine)

Immagine 8 (Sotto): All'immagine finale, riaperta in Registax.5, viene applicato un ulteriore leggero Wavelet (dosare attentamente !!) e Color Mixing

Immagini sotto (A2-B2-C2): Per un rapido CONFRONTO, notare le differenze all'incremento del valore di "WV Filter Panel" e la determinante applicazione di "Color Mixing" (vedi "C"). La funzione "Color Mixing", oltre ad una drastica diminuzione della granulositÓ dell'immagine, produce anche l'allineamento dei canali RGB. Infatti, nelle sottostanti immagini A e B, si nota il parziale disallineamento del canale Rosso. E' utile precisare che l'allineamento dei canali RGB effettuato con la funzione "Realign Planes" del software MaxIm non ha prodotto alcun miglioramento nella percezione dei dettagli.

A2 - Wavelet filter: Default - Initial Layer: 1 - Layer 1/1: 40 - Wavelet Filter Panel: 50 B2 - Wavelet filter: Default - Initial Layer: 1 - Layer 1/1: 40 - Wavelet Filter Panel: 1 C2 - Wavelet filter: Default - Initial Layer: 1 - Layer 1/1: 40 - Wavelet Filter Panel: 1 + COLOR MIXING
